Паллетные стеллажи до 14000 мм

  • цена: от 7 700 руб

Конструкция паллетных стеллажей:зацепное крепление балок к раме паллетного стеллажа

  • вертикальные рамы;
  • горизонтальные балки;
  • доп. элементы (настил, траверс, ограничитель движения поддона, и т.д.).

Рама_П90_3500.jpgРамы паллетного стеллажа собираются из вертикальных стоек и диагональных связей. Все элементы соединяются болтами образуя прочные соединения. Ширина рамы может быть от 700-1600 мм. Имеются несколько типов вертикальных профилей, отличающихся между собой размерами и грузоподъемностью. Все они сделаны из высококачественной оцинкованной стали марки 08ПС производства ОАО «НЛМК» или ОАО «Северсталь». По всей длине профиля нанесена перфорация, позволяющая переставлять балки с шагом 50 мм. Могут применяться в холодных складах.

Балка_2700.pngБалки стеллажа паллетного состоят из 2-х «С» профилей, выполненных из холоднокатаной стали марки 3ПС производства ОАО «НЛМК» или ОАО «Северсталь». Крепление балок к рамам реализуется посредством зацепного соединения с фиксирующим элементом. Различные типоразмеры профиля позволяют делать балку длиной до 3600мм, с распределенной нагрузкой на один уровень до 4200 кг.

диоганально_горизонтальное_соединение_рамы.pngУзел крепления горизонтально-диагональных связей в раме фронтального стеллажа. При помощи крепления связей таким способом создается конструкция по типу фермы, с высокой несущей способностью.

профили-стоек.pngСуществует 3 основных типоразмера профиля стойки это стойка П70, П90, П120. В зависимости от суммарной нагрузки на секцию стеллажа подбирается необходимый. Так же у каждого типа профиля существует градация по толщине металла, что в свою очередь определяет запас прочности стойки.

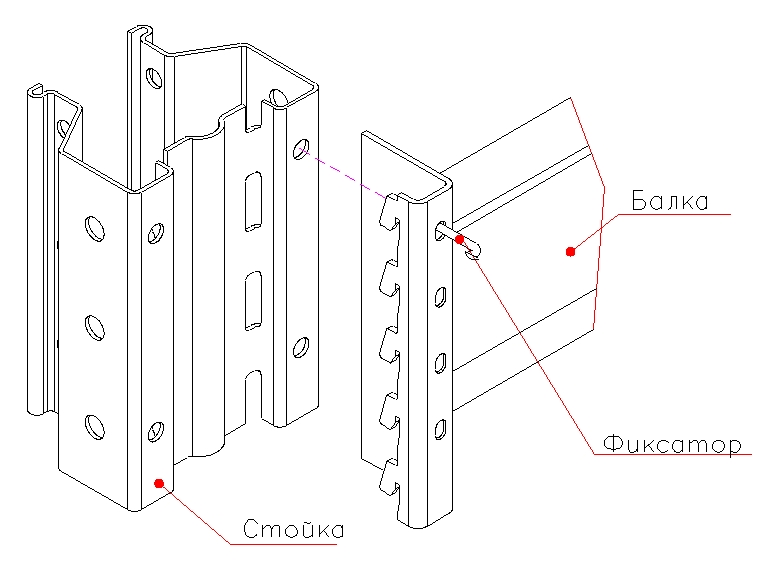

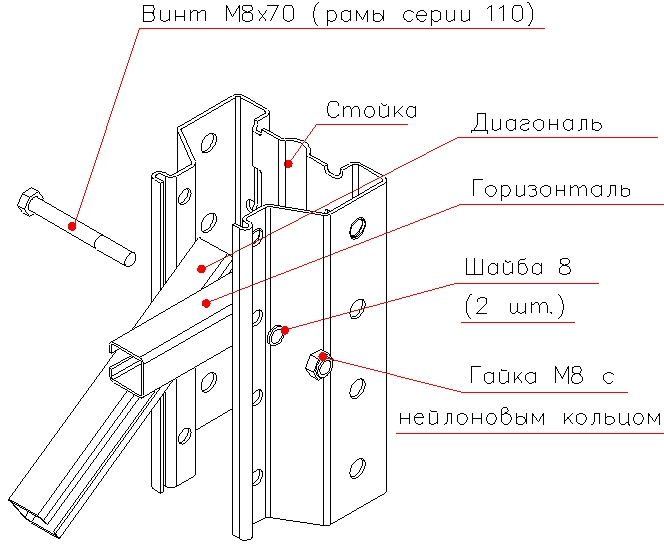

чертёж стойки.jpgчертёж стойки увеличенный.jpg

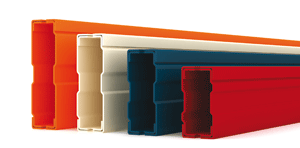

Профиля балок фронтального стеллажа отличаются между собой высотой, чем больше нагрузка на балку, тем выше профиль. Основные размеры профиля балки следующие: П 95 мм, П 135 мм, П 160 мм.

подпятник-стойки-П90.pngПодпятник - служит для распределения нагрузки и крепления стеллажа к полу двумя клиновидными анкерами. Имеет свой размер под каждый типоразмер стойки.

балка-поперечная-на-раму-1000.jpgТраверса или поперечная балка, укладывается на ярус стеллажа, между основными ригелями. Основное назначение - стяжка между собой несущих балок, распределение нагрузки на настил (фанера, ДСП, профлист, доска и т. п.). Поддержка поддонов от прогиба и падения.

сср 200.jpgСоединитель спаренного ряда или ССР - необходим для дистанцирования стеллажных линеек, другими словами поддержания заданного расстояния между рядами стеллажей. Это расстояние необходимо при постановки поддона или паллета на стеллаж, а так же для предания дополнительной жесткости все конструкции.

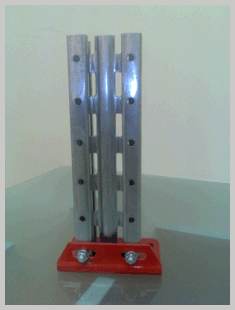

Балка зацеп Балка в разрезе Стойка макет

Монтаж паллетных стеллажей (инструкция).pdf

Схемы сборки рам фронтального стеллажа серии П90, П120.pdf

Вы всегда можете заказать стеллажи в Санкт-Петербурге, Москве любой конструкции онлайн на сайте.

Если вам необходимо оптимизировать хранение груза или товара большого объема на паллетах без лишних проходов, то стоит попробовать глубинные набивные стеллажи Drive-In работающие по принципу последовательного доступа к грузу «первым пришел, последним ушел».

ТЕХ. ХАРАКТЕРИСТИКИ

ЗНАЧЕНИЯ

Стандартная высота рам H

от 2.000-12.000мм

Изготовление рам свыше 12000 мм

по запросу

Стандартная глубина рам B

от 700 до 1600 мм

Стандартная макс. нагрузка на секцию

 до 19.000 кг

Увиличение нагрузки до 23.000 кг/секция

по запросу

Стандартная длина балок L

от 1.800-3.600 мм

Изготовление балок свыше 3.600мм

по запросу

Стандартная макс. нагрузка на ярус

до 4.200 кг

Нагрузка свыше 4.200 кг на ярус

по запросу

Покрытие вертикальных рам

цинк / полимер

Покрытие горизонтальных балок

полимер

Допустимый температурный диапозон

-35  +45

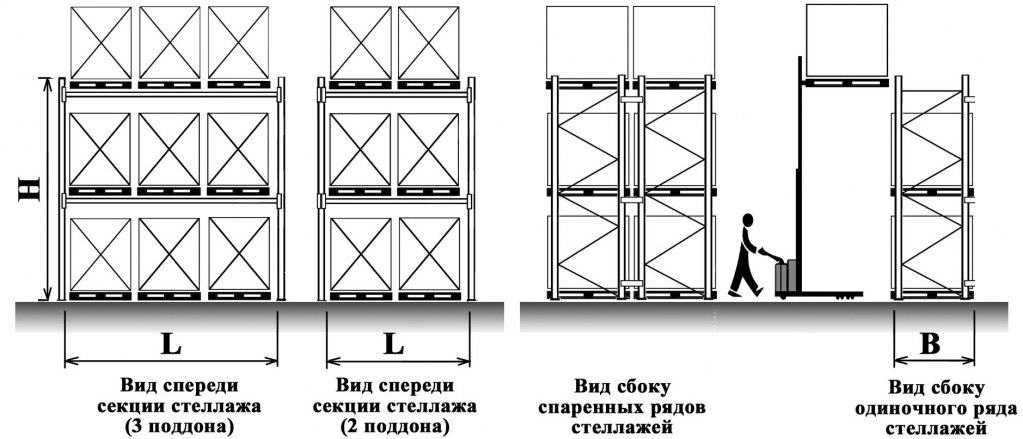

Схема паллетных стеллажей 2 .png

Монтаж паллетных стеллажей (инструкция).pdf

Схемы сборки рам фронтального стеллажа серии П90, П120.pdf

Защитные ограждения стеллажей

Защитные устройства устанавливают на границах и проходах стеллажей там, где есть наибольшая вероятность повреждения. При работе погрузчиков со стеллажами, стойки и их опоры подвергаются определенной нагрузке, при ударах погрузочной техники есть вероятность деформации профиля стоек и опор.

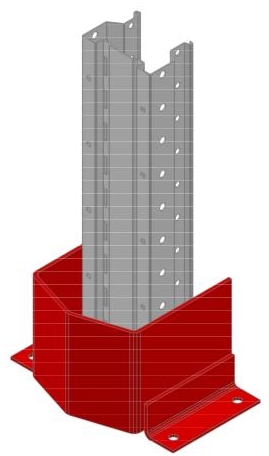

Защита стойки

Защитное ограждение стойки - С-образный гнутый жесткий профиль (листовая сталь с отверстиями под болты для крепления к полу), устанавливают на полу возле рам в стеллажных проходах. Используется для защиты стоек рам с фронтальной стороны.

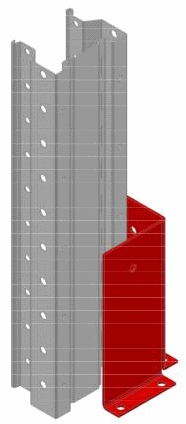

Угловое защитное ограждение

Угловая защита - Г-образный профиль (листовая сталь с отверстиями под болты для крепления к полу), устанавливается к стойкам торцевых рам. Используется для исключения механических воздействий грузоподъемной техники, входит в состав других устройств защиты.

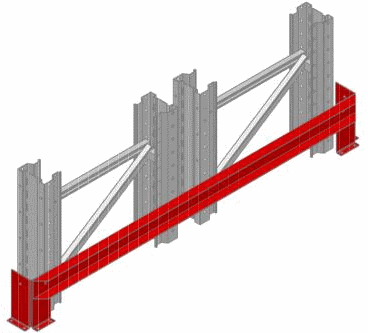

Защита ряда

Защитное ограждение для рядов - 2 угловые защиты, соединенные между собой одним или двумя П-образными профилями, устанавливается в торцевых частях и местах проезда погрузчиков, крепится на одиночный или на двойной ряд. Обеспечивает защиту за счет своей жесткости и увеличенному креплению к полу.

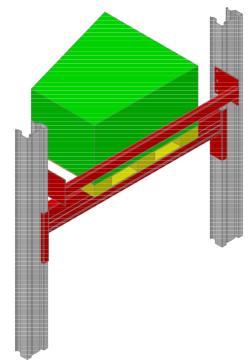

ограничитель

Ограничитель движения паллета может использоваться, если зазор между поддонами на двойном стеллаже или между поддонами и несущими конструкциями 100 мм и менее. Ограничители используют для фиксирования поддона и предотвращения повреждения поддонов и самих стеллажных конструкций при установке поддонов.

Настил металлическийМеталлический настил для паллетных стеллажей, укладывается на балки, как правило используется на первых ярусах стеллажа, для хранения мелких товаров или различных коробок, так называемая зона пикинга.

Монтаж паллетных стеллажей (инструкция).pdf

Схемы сборки рам фронтального стеллажа серии П90, П120.pdf

Предлагаем купить стеллажи паллетные, фронтальные - паллетные стеллажи до 14000 мм поставляется в любых объемах со склада ИнтерСклад в Санкт-Петербурге и Москве. Осуществляем проектирование, продажу, доставку и монтаж всей предлагаемой продукции во всех регионах России и СНГ.
